X22CrMoV12-1

简介：

对X22CrMoV12-1钢的化学成分进行了优化设计,并对X22CrMoV12-1钢热处理工艺进行了研究。结果表明,相同回火温度下,微调淬火温度对室温力学性能影响不大;相同淬火温度下,随回火温度提高,材料韧性提高,强度降低。采用1020℃淬火+690℃回火的热处理工艺,可获得优良的综合力学性能,可用于实际生产。

X22CrMoV12-1钢是在Cr12型不锈钢基础上成功开发的在蒸汽参数538~600℃温度下汽轮机主要高温用叶片材料,该钢经适当热处理后具有较好的强韧性匹配和热加工性能,根据X22CrMoV12-1钢的服役条件,除要求具有较高的室温力学性能外,还要求在长期的时效条件下有良好的高温蠕变持久性能。

为充分挖掘该钢力学性能的潜力,有必要对该钢的热处理工艺、组织和性能进行系统试验。在大量试验的基础上优选该钢最佳热处理工艺,以便制订合适的热处理工艺制度。本文通过对该材料在不同热处理制度下室温力学性能的研究和摸索,为X22CrMoV12-1钢的制造工艺优化提供参考,对高温叶片用材料的发展起推动作用。

牌号：X22CrMoV12-1

欧标钢号：1.4923

对应标准：EN 10269-2006

规定高温和/或低温性能的紧固件用钢和镍合金

归类：合金钢

性能：耐腐蚀

标签：调质钢 耐热合金钢

密度：7.7 g/cm3

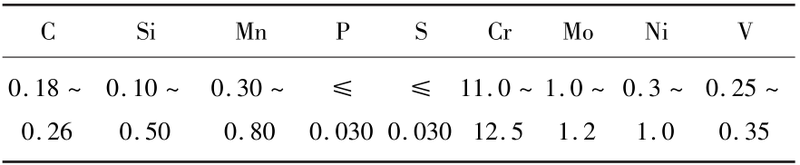

X22CrMoV12-1 化学元素成分含量(%)
